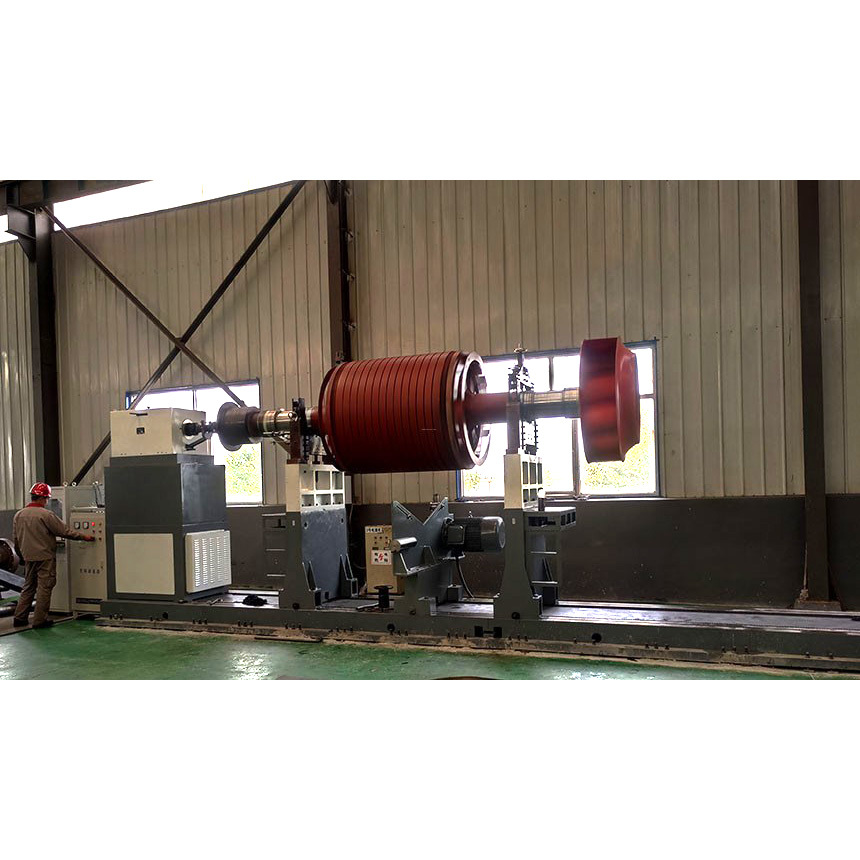

YYW-30000型硬支承平衡機

YYW-30000型平衡機能夠滿足最大支承重量是30000kg，支承長度8000mm，直徑4000mm以內各種風機葉輪包括雙吸葉輪轉子動平衡，以及電機轉子、選粉機轉子、大型發電機轉子、汽輪機、礦山機械、滾筒、風機、印刷機械等的動平衡要求。由于我公司工程技術人員有多年的平衡機設計經驗，對各種轉子使用工況比較熟悉，數據采集全面，前期技術準備充分，加之30年的平衡機設計制造經驗，使得本機得到進一步優化設計，具體方案更加合理。本機驅動方式采用變頻無級調速裝置，由三相異步電動機，驅動齒輪箱選用性能優越的QJ系列軍工產品(德國ZF技術)，該機操作簡單、使用安全、本機可選配ZL220型微機處理數字顯示測量系統或先進的ZL210型工業控制計算機檢測系統。



可平衡工件質量范圍	2000-30000 kg
工件最大直徑	4000 mm
工件支承軸徑范圍	Φ80-400mm
兩支承中心最小距離	400mm
聯軸器端面至右支承座最大距離	8000（或定制）
平衡轉速(五檔)	變頻調速，各擋最高轉速：
	1檔----208 r/min
	2檔----350 r/min
	3檔----588 r/min
	4檔----966 r/min
	5檔----1440 r/min
電機功率/品牌	90KW
最小可達到剩余不平衡量emar	≤1 g.mm/kg
不平衡量減少率URR	≥90%
電源配置	3相/380V/50HZ
萬向節傳動軸扭矩	標配 7000 NM
配變頻調速裝置	立柜式  功率90KW
電測箱型號選擇	ZL210型工控機系統（帶機柜）
配電氣控制柜樣式	立式
滾輪架中軸承	SKF/瑞典
齒輪變速箱	QJ805/重慶
